【电路工程工艺】

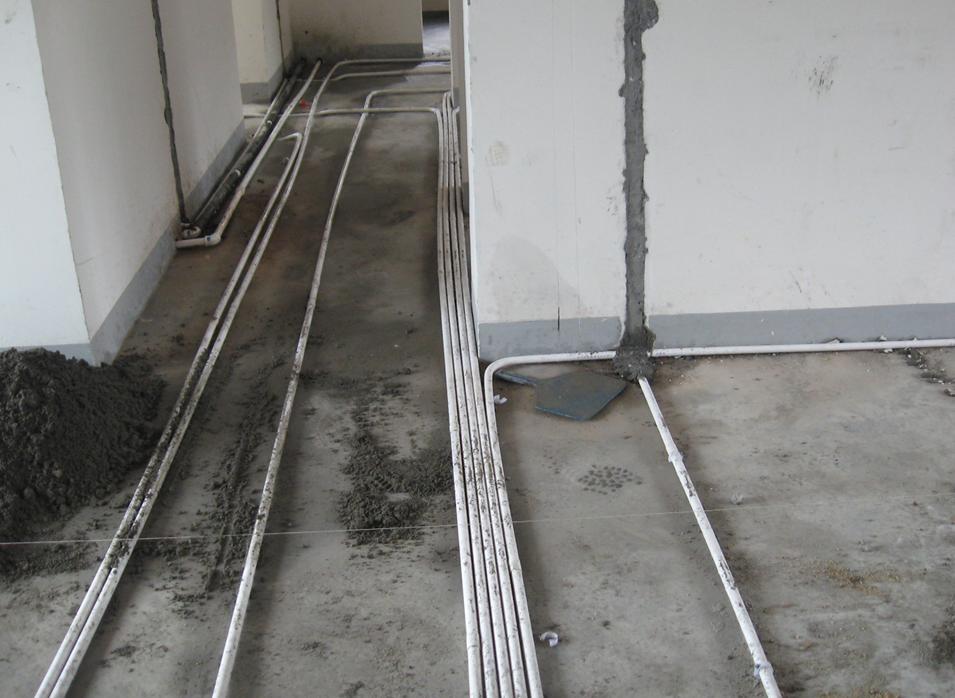

现场定位,墨盒弹线开槽,按照“横平竖直”施工要求敷线,强弱电分线分管走线,每条导线占管径不大于40%的空间,强弱电线管规范间隔,采用屏蔽技术,避免强电路和弱电路之间的干扰,使视频和音频效果得到良好保证。按设计要求防线-电路预算-开凿暗槽和穿墙孔洞-水管量尺下料-管路支撑架安装-水管预装-正式安装固定-试水、打压。
【电路工程注意事项】
1、柜机空调走4平方单独回路,厨房、卫生间各单独走4平方回路一条,照明一条2.5平方回路,普通插座走1-2条2.5平方回路,不使用1.5平方电线;
2、强弱电分开间距为30CM以上,强电管与暖气管(片)、热水管、煤气管之间的间距要大于30CM;
3、同一房间电源、电话、电视等插座要在同一水平标高上(特殊情况除外),严格遵循左零右火地线在上原则,接地线最好使用国标规定的黄绿线;
4、进盒线管带锁头保护,线盒敷设要平整,不用弯头,拐弯处要热弯或簧弯处理,接管处要用PVC胶水焊接。严格遵循先埋管后穿线制作原则,顶部不能埋管的地方要穿方腊管保护,严禁裸埋电线,吊顶电线须固定;
5、弱电不可有接头(电视线要用分频器),网线严禁接头;
6、明设管须作电管保护,3组线同进一个线盒时要另外部设一个过线盒。吊顶有灯位的地方要预留线盒;
7、电路工程完工,要用电灯泡对所有插座、灯线测试一下是否通电,强弱电都要仔细测试,并抽拉是否是活线,没经检测严禁进行下一项工序;
8、验收后要绘制精确线路图交业主保存(最好能够拍摄照片保存)。
9、电路施工预计进行电路改造的线路进行弹线确认。
10、弹线确认后签水电确认单,预算出电路(弱电路)改造费用,客户签字确认。
11、电路改造方案确认后用云石机沿线进行开槽。
